Garlist Hala 9,15x12x4,5 m plachtová, PVC 750 g/m² (GH12/750)

Garlist GH12/750 Skladovacia plachtová hala 9,15 × 12 × 4,5 m, PVC 750 g/m²

!!(Naskladnenie prebehne približne do 10.9.)!!

Profesionálna skladovacia plachtová hala Garlist GH12/750 ponúka veľkorysý krytý priestor pre firmy, poľnohospodárstvo, stavebníctvo, výrobu aj súkromné využitie. Vďaka pôdorysu 9,15 × 12 m poskytuje celkovú krytú plochu 109,8 m² a je vhodná na skladovanie materiálu, strojov, techniky, paletového tovaru, vozidiel aj ďalšieho vybavenia.

Základom haly je robustná pozinkovaná oceľová konštrukcia zostavená z hlavných rámov z rúrok Ø 60 × 1,8 mm. Jednotlivé rámy sú rozmiestnené v pravidelnom rozstupe 2 m a prepojené piatimi pozdĺžnymi výstuhami Ø 48 × 1,5 mm. Celú konštrukciu chráni silné biele PVC opláštenie s vysokou gramážou 750 g/m².

Sedlová strecha s výrazným sklonom

Garlist GH12/750 využíva sedlovú konštrukciu strechy s výrazným sklonom na obe strany. Toto vyhotovenie napomáha prirodzenému odvádzaniu dažďovej vody smerom k bočným stranám haly a obmedzuje jej hromadenie na strešnej ploche.

Vrchol strechy dosahuje výšku 4,5 m, zatiaľ čo zvislá bočná časť konštrukcie má výšku 2,4 m. Výsledkom je vysoký a dobre využiteľný vnútorný priestor vhodný aj pre rozmernejšiu techniku, stroje alebo skladovaný materiál.

Robustná pozinkovaná oceľová konštrukcia

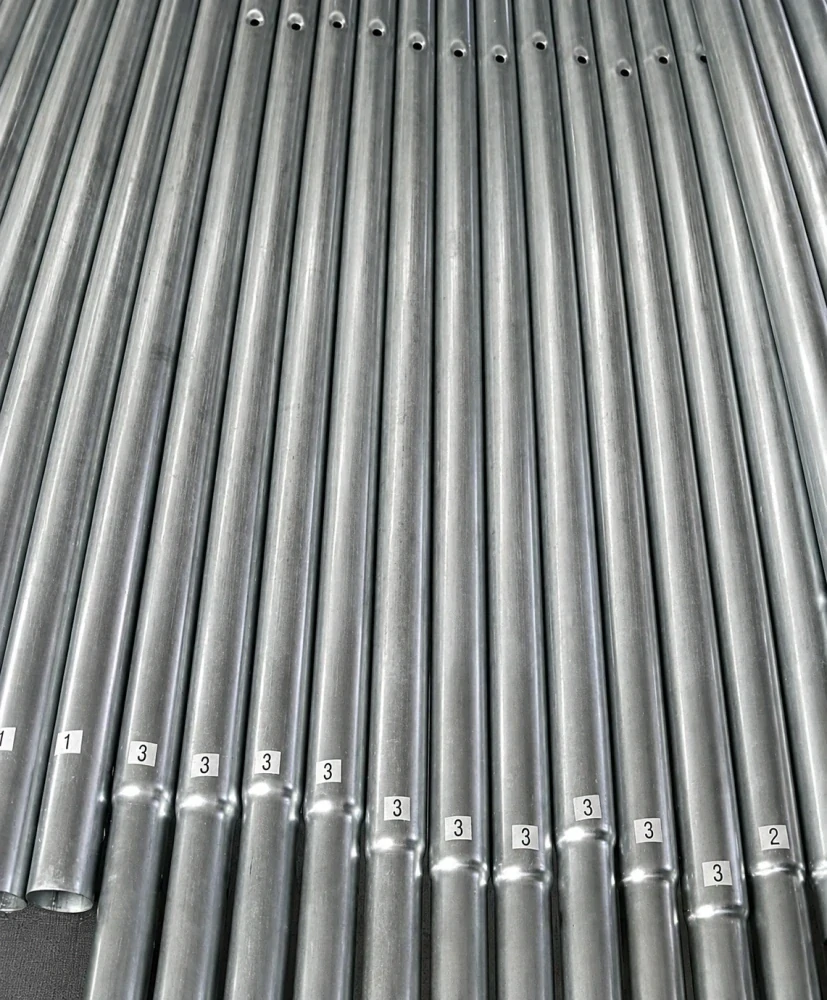

Nosnú časť haly tvorí pevná pozinkovaná oceľová rúrková konštrukcia. Hlavné priečne rámy sú vyrobené z oceľových rúrok s priemerom 60 mm a hrúbkou steny 1,8 mm.

Po celej dĺžke haly sú jednotlivé hlavné rámy rozmiestnené v pravidelnom rozstupe 2 m a vzájomne prepojené 5 pozdĺžnymi výstuhami Ø 48 × 1,5 mm. Výsledkom je pevný konštrukčný celok, ktorý zároveň ponecháva celý stred haly voľný bez podporných stĺpov.

• hlavné oceľové rámy Ø 60 × 1,8 mm

• rozstup hlavných rámov 2 m

• 5 pozdĺžnych výstuh

• pozdĺžne výstuhy Ø 48 × 1,5 mm

• skrutkové spojenie konštrukčných dielov

• voľný interiér bez stredových podporných stĺpov

Silné PVC opláštenie 750 g/m²

Celú halu chráni biela PVC plachta s vysokou gramážou 750 g/m². Opláštenie zakrýva strechu, bočné steny aj čelné časti haly a vytvára uzavretý krytý priestor pre uloženú techniku, materiál a ďalšie vybavenie.

Vyššia gramáž opláštenia je dôležitým prvkom najmä pri skladovacích halách tejto veľkosti, kde plachta vytvára rozsiahlu kryciu plochu a je dlhodobo vystavená vonkajším podmienkam.

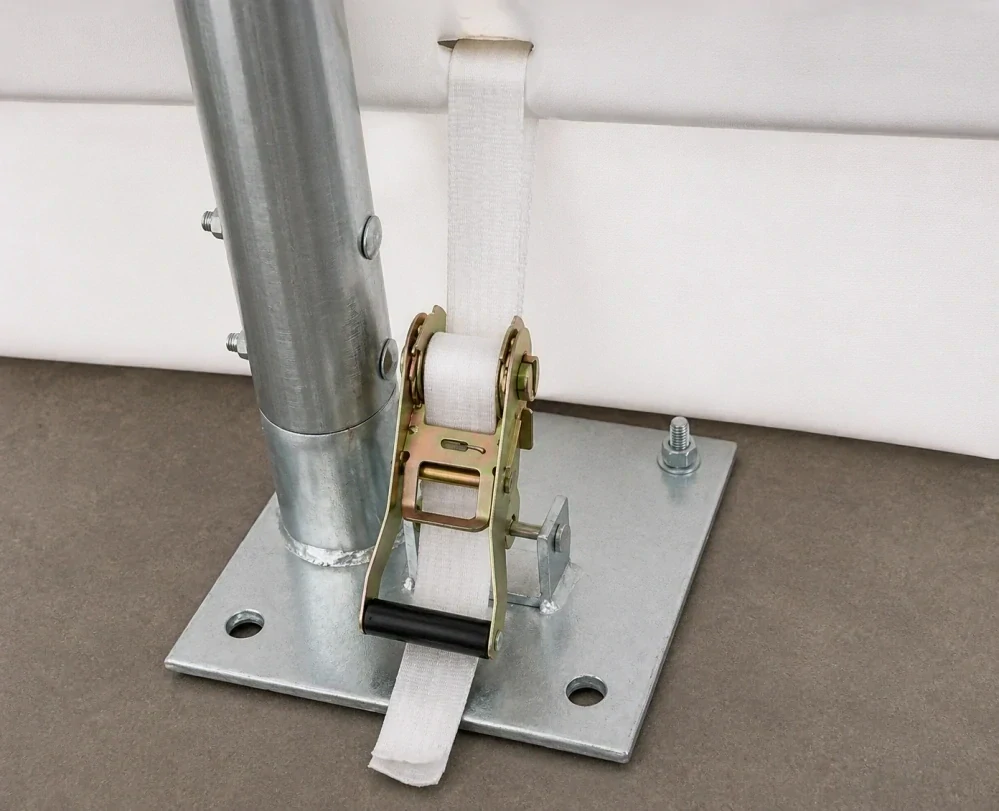

Račňový systém na pevné dopnutie plachty

Plachtové opláštenie je ku konštrukcii vypínané pomocou pevných popruhov a račňového napínacieho mechanizmu. Tento systém umožňuje plachtu rovnomerne dopnúť a pevne pritiahnuť ku konštrukcii.

Napnutie opláštenia je možné počas používania kontrolovať a podľa potreby upraviť, aby plachta správne kopírovala tvar konštrukcie a zostala dostatočne vypnutá.

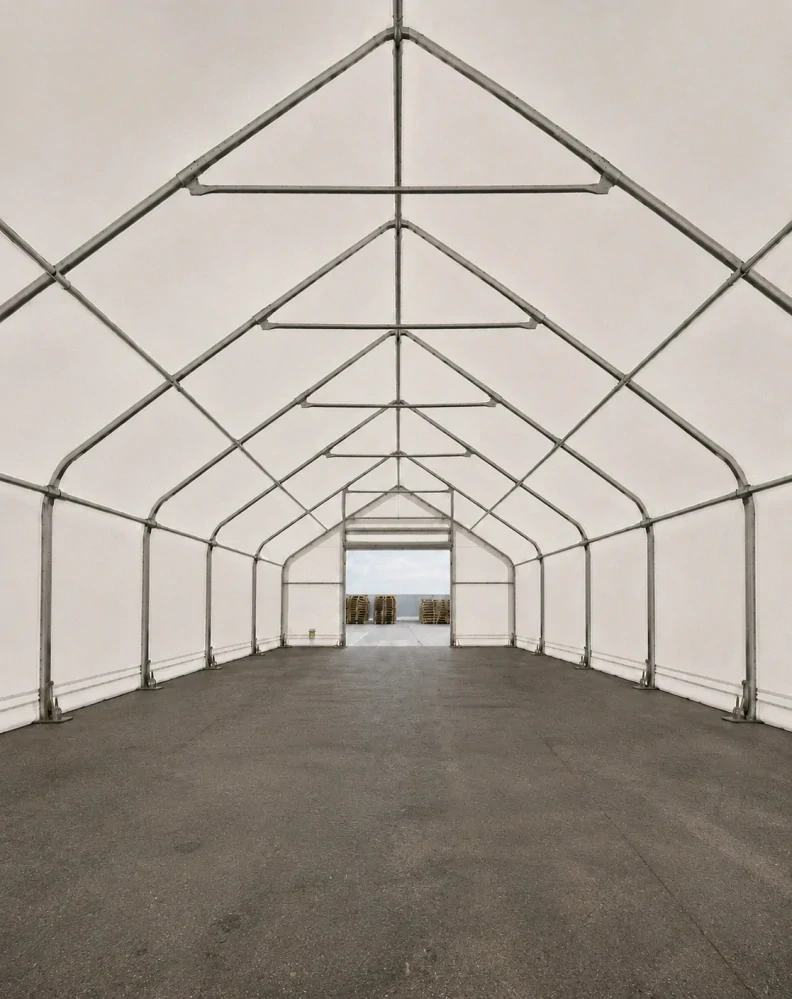

109,8 m² voľného priestoru bez stredových stĺpov

Pôdorys haly 9,15 × 12 m poskytuje celkovú plochu 109,8 m². Jednou z hlavných výhod konštrukcie je skutočnosť, že vo vnútri nie sú žiadne stredové podporné stĺpy, ktoré by obmedzovali pohyb alebo rozloženie skladovaného vybavenia.

Celú plochu je tak možné efektívne využiť na palety, materiál, stroje, techniku, pracovné vybavenie alebo prípadné vnútorné regálové systémy. Otvorený priestor zároveň uľahčuje manipuláciu s väčšími predmetmi a pohyb techniky.

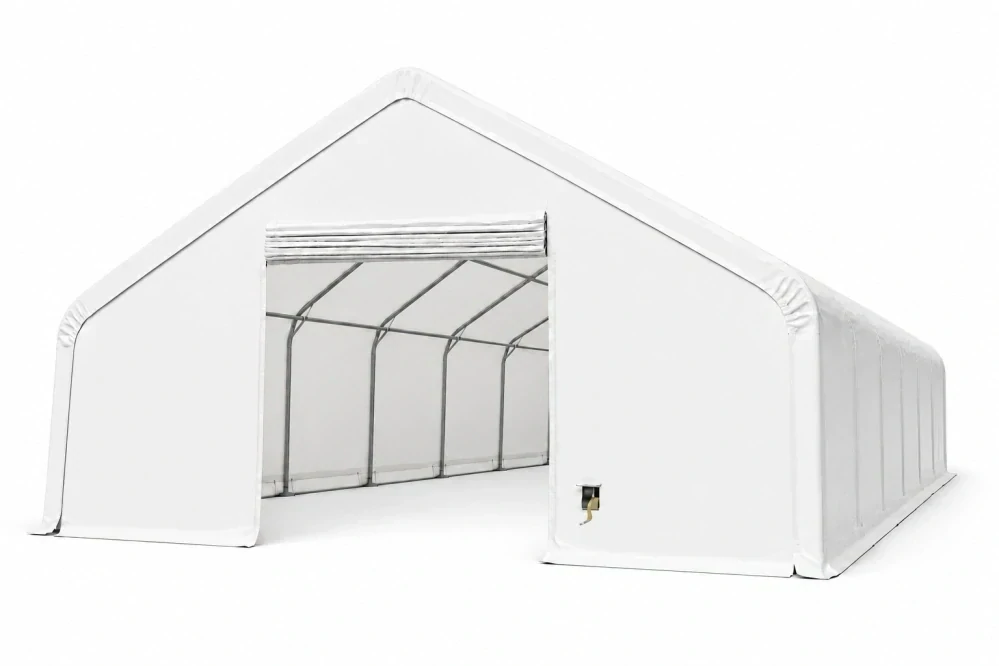

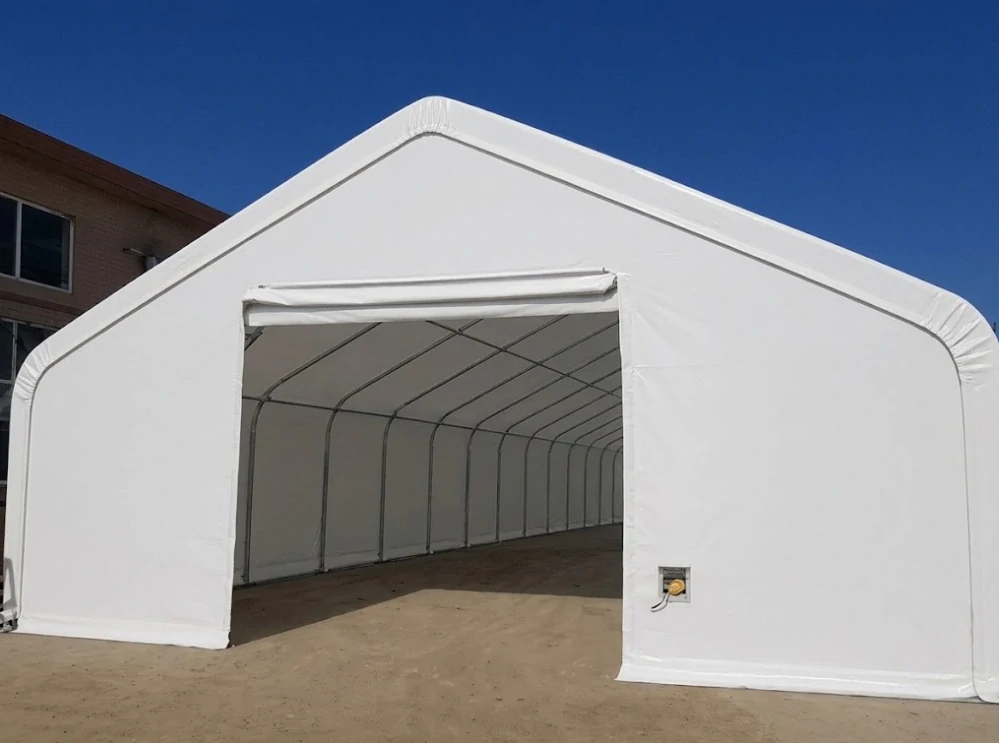

Veľké rolovacie vráta s ručným navijakom

Na prednom čele haly sa nachádzajú veľké rolovacie vráta ovládané mechanickým ručným navijakom. Navíjací mechanizmus umožňuje čelnú časť plachty pohodlne vyťahovať smerom nahor bez nutnosti ručného skladania celého vstupu.

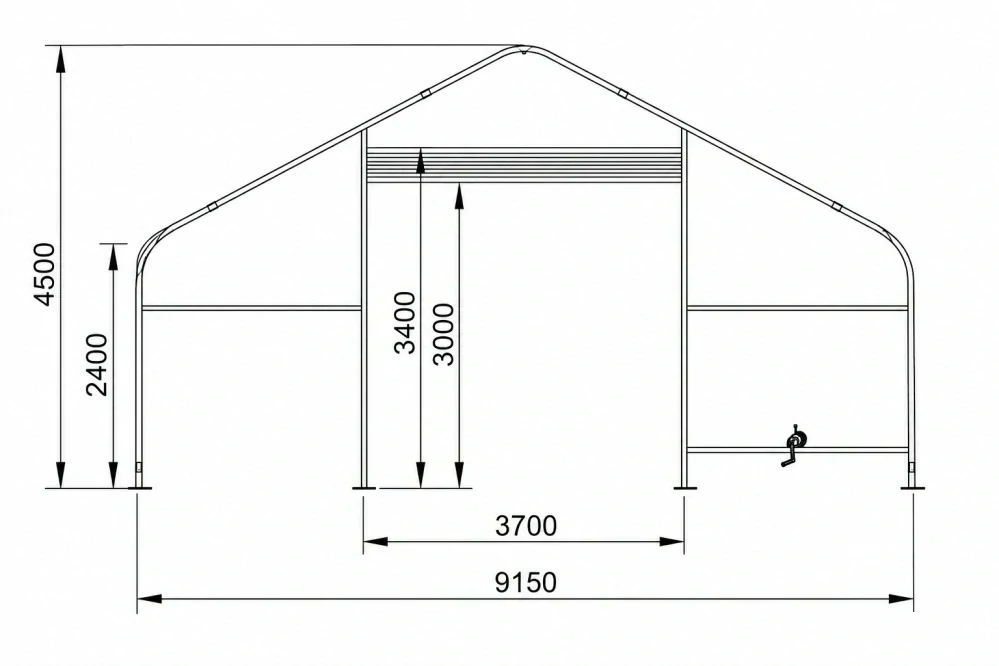

Vstup má šírku 3,7 m a výšku 3,0 m. Konštrukčná výška priestoru v oblasti vstupu dosahuje 3,4 m. Veľký vstup uľahčuje manipuláciu s materiálom a umožňuje vjazd techniky zodpovedajúcich rozmerov.

Vstup sa nachádza iba na prednom čele haly. Zadné čelo je úplne uzavreté, vďaka čomu vzniká ucelený skladovací priestor.

Vhodná pre firmy, poľnohospodárstvo aj súkromné využitie

Veľký vnútorný priestor, vysoká konštrukcia a široký vstup umožňujú využiť halu v celej škále prevádzok. Model GH12/750 je vhodný na firemné skladovanie, ako aj na poľnohospodárske, stavebné alebo súkromné využitie.

• skladovanie paletového tovaru

• stavebný materiál

• poľnohospodárska technika

• záhradné a pracovné stroje

• firemný materiál a vybavenie

• vozidlá zodpovedajúcich rozmerov

• sezónne vybavenie

• náradie a pracovné zariadenia

• dočasné alebo rozširujúce skladovacie priestory

Kompletné riešenie pripravené na montáž

Garlist GH12/750 sa dodáva ako kompletná zostava potrebná na vybudovanie samostatnej plachtovej skladovacej haly. Súčasťou dodávky je oceľová konštrukcia, PVC opláštenie, rolovací vstup s mechanickým navijakom, napínacie popruhy s račňovými mechanizmami, základové pätky, zemné kotviace skrutky aj spojovací materiál.

Zákazník tak získava ucelené riešenie, ktoré je po príprave vhodného podkladu pripravené na zostavenie a ukotvenie.

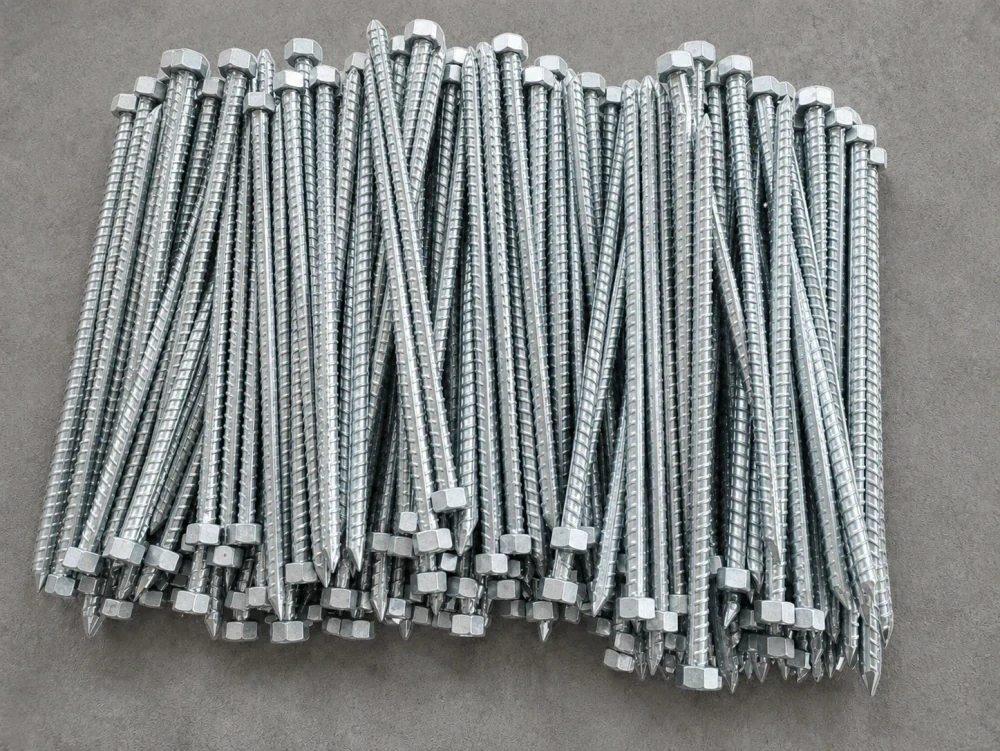

Zemné kotviace skrutky už súčasťou balenia

Súčasťou dodávky sú zemné kotviace skrutky určené na upevnenie základových pätiek do vhodného pevného zemného podkladu. Konštrukčné stĺpiky sú osadené na kovových základových pätkách s pripravenými kotviacimi otvormi.

Kotvenie je dôležitou súčasťou správnej inštalácie haly a spôsob upevnenia je vždy potrebné prispôsobiť konkrétnemu typu a stavu podkladu.

Svojpomocná montáž bez nutnosti špecializovanej firmy

Hala je navrhnutá tak, aby bolo možné jej zostavenie vykonať svojpomocne bez nutnosti objednania špecializovanej montážnej firmy. Jednotlivé diely konštrukcie sa postupne spájajú do hlavných rámov, ktoré sa následne prepoja pozdĺžnymi výstuhami. Po zostavení a ukotvení nosnej konštrukcie sa inštaluje a vypne PVC opláštenie.

Vzhľadom na rozmery konštrukcie odporúčame montáž vykonávať v tíme 3–5 osôb. Na zostavenie postačuje bežné montážne vybavenie; na bezpečnú prácu vo výške je vhodný rebrík, pracovná plošina alebo menšie lešenie.

Inštaláciu konštrukcie a najmä plachtového opláštenia odporúčame vykonávať za pokojného počasia bez silného vetra.

Obsah balenia

• kompletná pozinkovaná oceľová konštrukcia haly

• hlavné rámové prvky Ø 60 × 1,8 mm

• 5 pozdĺžnych výstuh Ø 48 × 1,5 mm

• biele PVC opláštenie 750 g/m²

• predné rolovacie vráta

• mechanický ručný navijak na ovládanie vrát

• popruhy a račňové mechanizmy na napnutie opláštenia

• kovové základové pätky

• zemné kotviace skrutky

• spojovací a montážny materiál

Technické parametre

• Značka: Garlist

• Model: GH12/750

• Typ: skladovacia plachtová hala

• Typ strechy: sedlová

• Šírka: 9,15 m

• Dĺžka: 12 m

• Celková výška: 4,5 m

• Celková plocha: 109,8 m²

• Výška zvislej bočnej časti: 2,4 m

• Šírka vstupu: 3,7 m

• Výška vstupu: 3,0 m

• Konštrukčná výška v oblasti vstupu: 3,4 m

• Materiál opláštenia: PVC

• Gramáž opláštenia: 750 g/m²

• Farba opláštenia: biela

• Materiál konštrukcie: pozinkovaná oceľ

• Hlavné rámy: Ø 60 × 1,8 mm

• Pozdĺžne výstuhy: 5× Ø 48 × 1,5 mm

• Rozstup hlavných rámov: 2 m

• Vstup: predné rolovacie vráta

• Ovládanie vstupu: mechanický ručný navijak

• Zadné čelo: uzavreté

• Napnutie opláštenia: popruhy s račňovým mechanizmom

• Kotvenie do zeme: zemné kotviace skrutky súčasťou balenia

• Kotvenie do betónu: nie je súčasťou balenia

• Odporúčaný počet osôb na montáž: 3–5

Prečo zvoliť Garlist GH12/750

• veľká krytá plocha 109,8 m²

• silné PVC opláštenie 750 g/m²

• pevná pozinkovaná oceľová konštrukcia

• hlavné rámy Ø 60 × 1,8 mm

• 5 pozdĺžnych výstuh Ø 48 × 1,5 mm

• rozstup hlavných rámov iba 2 m

• praktická sedlová strecha

• celková výška 4,5 m

• voľný interiér bez stredových stĺpov

• veľký vstup 3,7 × 3,0 m

• rolovacie vráta ovládané ručným navijakom

• račňový systém na pevné vypnutie plachty

• zemné kotviace skrutky už súčasťou balenia

• možnosť svojpomocnej montáže v tíme 3–5 osôb

• vhodná pre firmy, poľnohospodárstvo, stavebníctvo aj súkromné skladovanie
