Garlist Hala 9,15x20x4,5 m plachtová, PVC 750 g/m² (GH20/750)

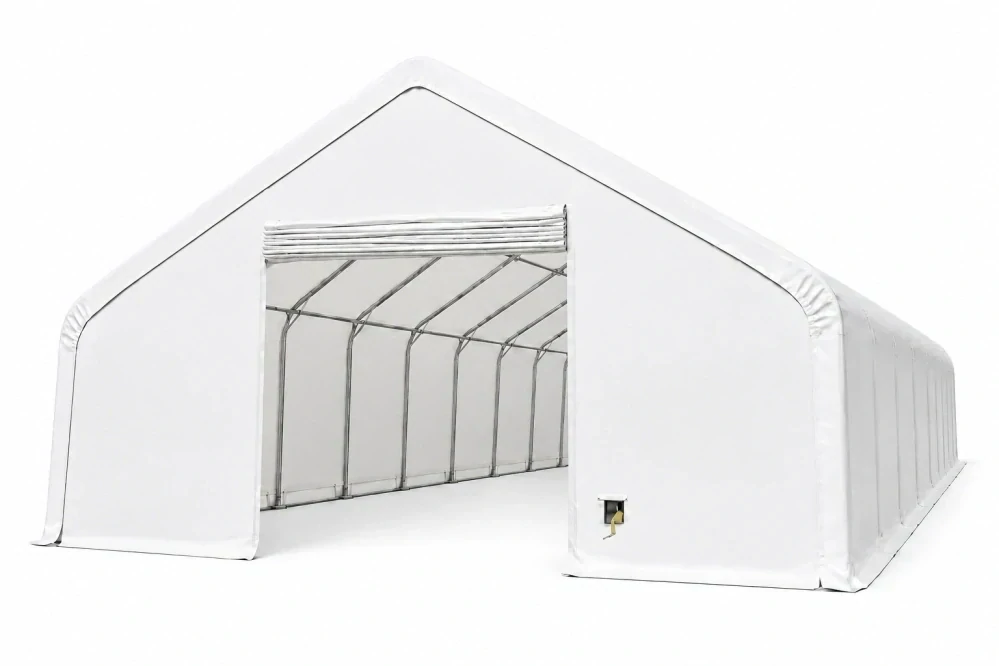

Garlist GH20/750 Skladovacia plachtová hala 9,15 × 20 × 4,5 m, PVC 750 g/m²

!!(Naskladnenie prebehne približne do 10.9.)!!

Veľkokapacitná skladovacia plachtová hala Garlist GH20/750 ponúka mimoriadne priestranné riešenie pre firmy, poľnohospodárstvo, stavebníctvo, výrobu aj rozsiahlejšie súkromné skladovanie. Vďaka pôdorysu 9,15 × 20 m poskytuje celkovú krytú plochu 183 m² a vytvára rozsiahly priestor na skladovanie materiálu, strojov, techniky, paletového tovaru, vozidiel aj ďalšieho vybavenia.

Základom haly je robustná pozinkovaná oceľová konštrukcia zostavená z hlavných rámov z rúrok Ø 60 × 1,8 mm. Jednotlivé rámy sú rozmiestnené v pravidelnom rozstupe 2 m a prepojené piatimi pozdĺžnymi výstuhami Ø 48 × 1,5 mm. Celú konštrukciu chráni silné biele PVC opláštenie s vysokou gramážou 750 g/m².

Sedlová strecha s výrazným sklonom

Garlist GH20/750 využíva sedlovú konštrukciu strechy s výrazným sklonom na obe strany. Toto prevedenie napomáha prirodzenému odvádzaniu dažďovej vody smerom k bočným stranám haly a obmedzuje jej hromadenie na strešnej ploche.

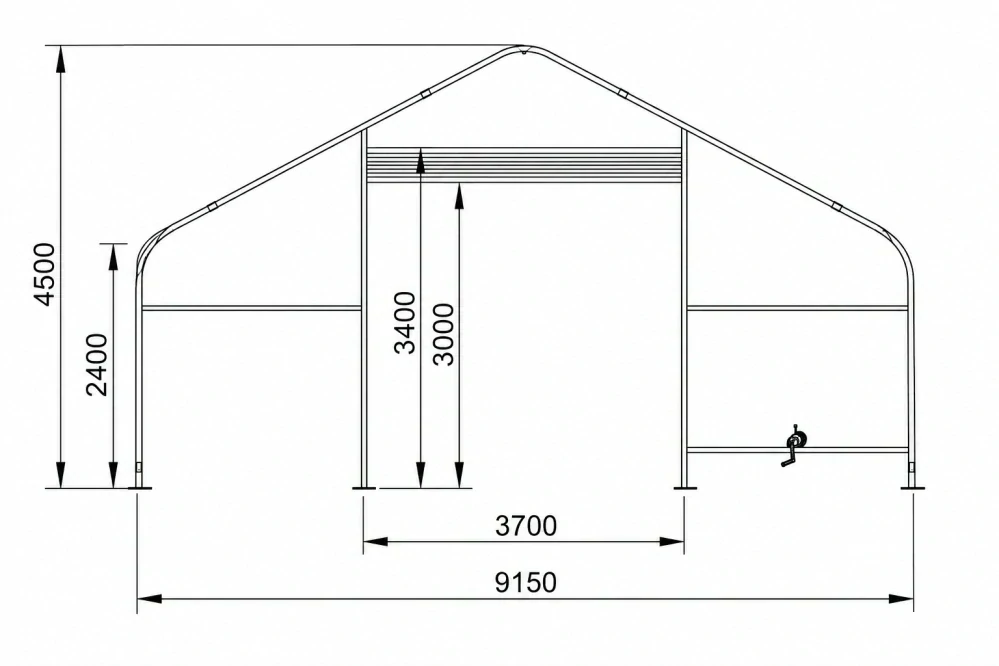

Vrchol strechy dosahuje výšku 4,5 m, zatiaľ čo zvislá bočná časť konštrukcie má výšku 2,4 m. V kombinácii s dĺžkou 20 metrov vzniká rozmerný vnútorný priestor vhodný aj pre väčšiu techniku, stroje alebo veľké množstvo skladovaného materiálu.

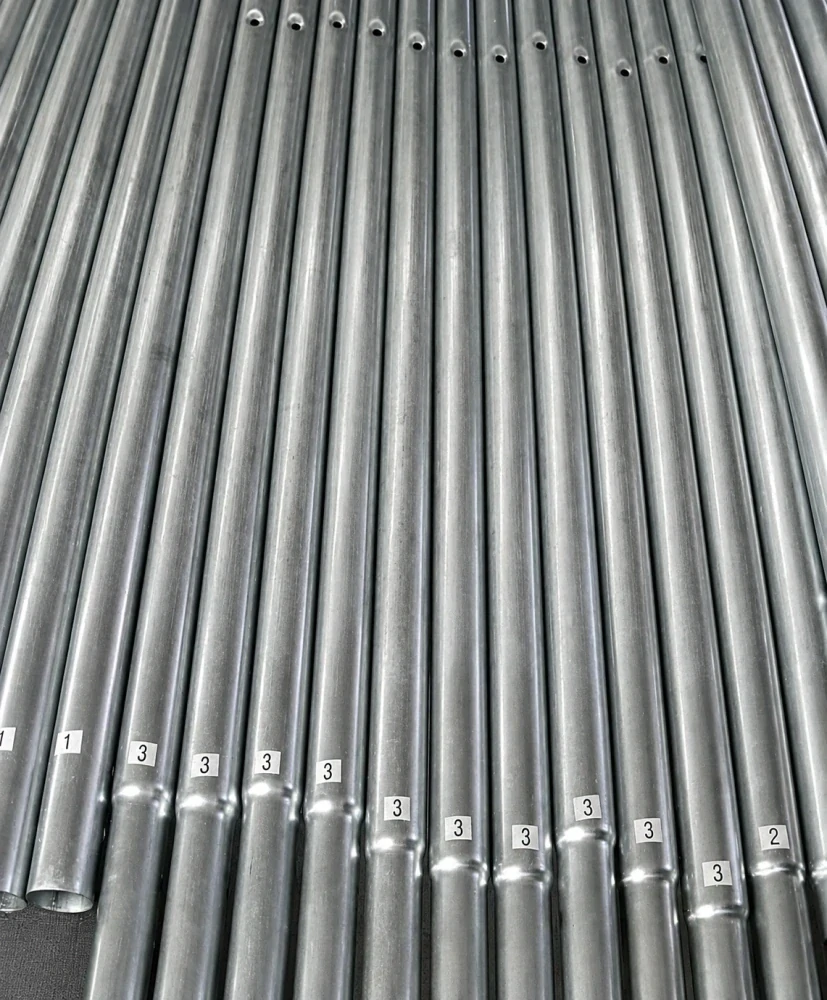

Robustná pozinkovaná oceľová konštrukcia

Nosnú časť haly tvorí pevná pozinkovaná oceľová rúrková konštrukcia. Hlavné priečne rámy sú vyrobené z oceľových rúrok s priemerom 60 mm a hrúbkou steny 1,8 mm.

Po celej dĺžke 20 metrov sú jednotlivé hlavné rámy rozmiestnené v pravidelnom rozstupe 2 m a vzájomne prepojené 5 pozdĺžnymi výstuhami Ø 48 × 1,5 mm. Výsledkom je pevný konštrukčný celok, ktorý zároveň ponecháva celý stred haly voľný bez podporných stĺpov.

• hlavné oceľové rámy Ø 60 × 1,8 mm

• rozstup hlavných rámov 2 m

• 5 pozdĺžnych výstuh

• pozdĺžne výstuhy Ø 48 × 1,5 mm

• skrutkové spojenie konštrukčných dielov

• voľný interiér bez stredových podporných stĺpov

Silné PVC opláštenie 750 g/m²

Celú halu chráni biela PVC plachta s vysokou gramážou 750 g/m². Opláštenie zakrýva strechu, bočné steny aj čelné časti haly a vytvára uzavretý krytý priestor pre uloženú techniku, materiál a ďalšie vybavenie.

Vysoká gramáž opláštenia je dôležitým prvkom najmä pri skladovacej hale týchto rozmerov, kde plachta vytvára rozsiahlu kryciu plochu a je dlhodobo vystavená vonkajším podmienkam.

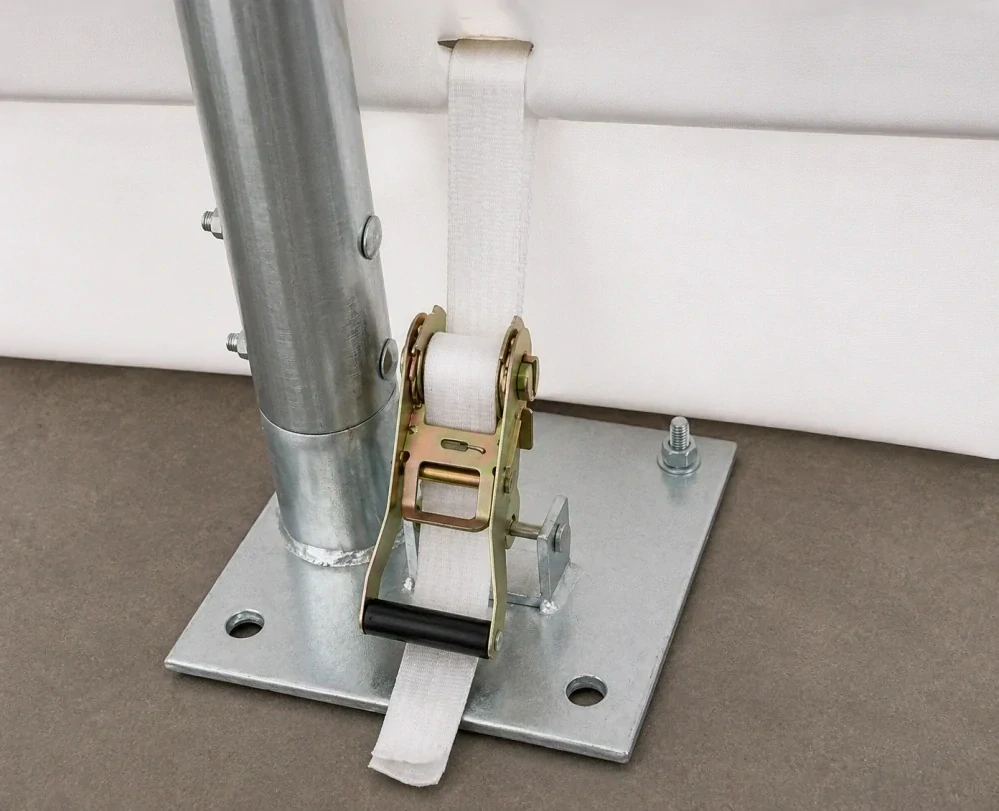

Račňový systém na pevné dopnutie plachty

Plachtové opláštenie je ku konštrukcii vypínané pomocou pevných popruhov a račňového napínacieho mechanizmu. Tento systém umožňuje plachtu rovnomerne dopnúť a pevne pritiahnuť ku konštrukcii.

Napnutie opláštenia je možné v priebehu používania kontrolovať a podľa potreby upraviť, aby plachta správne kopírovala tvar konštrukcie a zostala dostatočne vypnutá.

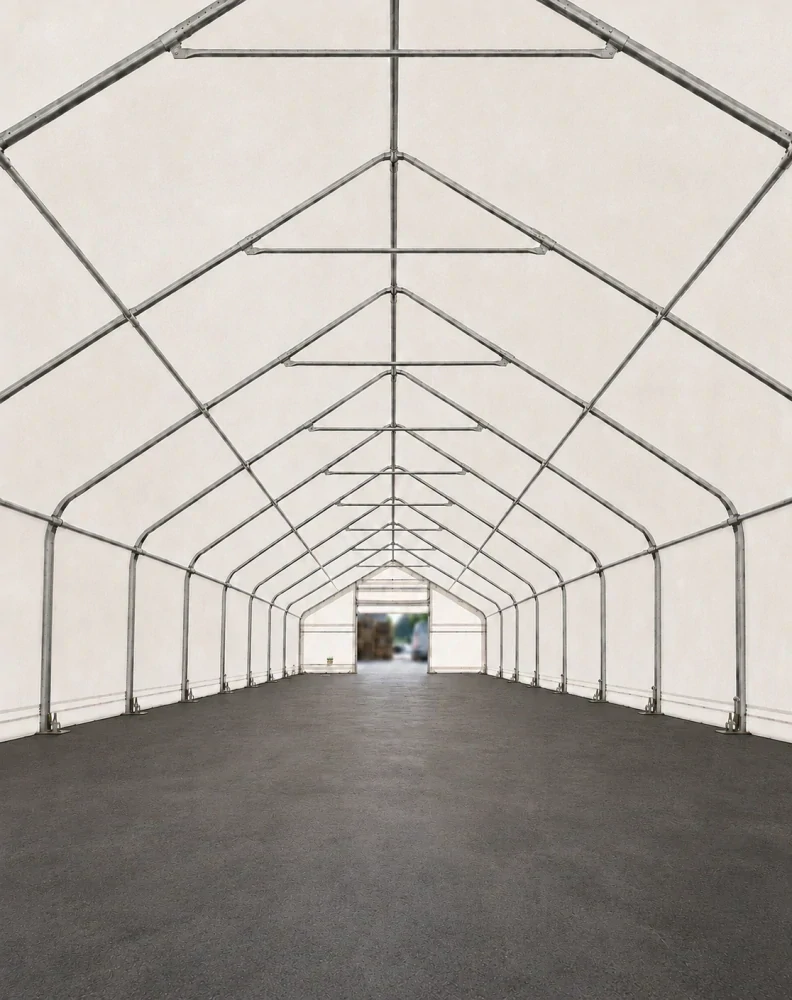

183 m² voľného priestoru bez stredových stĺpov

Pôdorys haly 9,15 × 20 m poskytuje celkovú krytú plochu 183 m². Jednou z hlavných výhod konštrukcie je skutočnosť, že vo vnútri nie sú žiadne stredové podporné stĺpy, ktoré by obmedzovali pohyb alebo rozmiestnenie skladovaného vybavenia.

Celú plochu tak možno efektívne využiť na palety, stavebný materiál, stroje, poľnohospodársku techniku, vozidlá, pracovné vybavenie alebo prípadné vnútorné regálové systémy. Otvorený priestor zároveň výrazne uľahčuje manipuláciu s väčšími predmetmi a pohyb techniky vo vnútri haly.

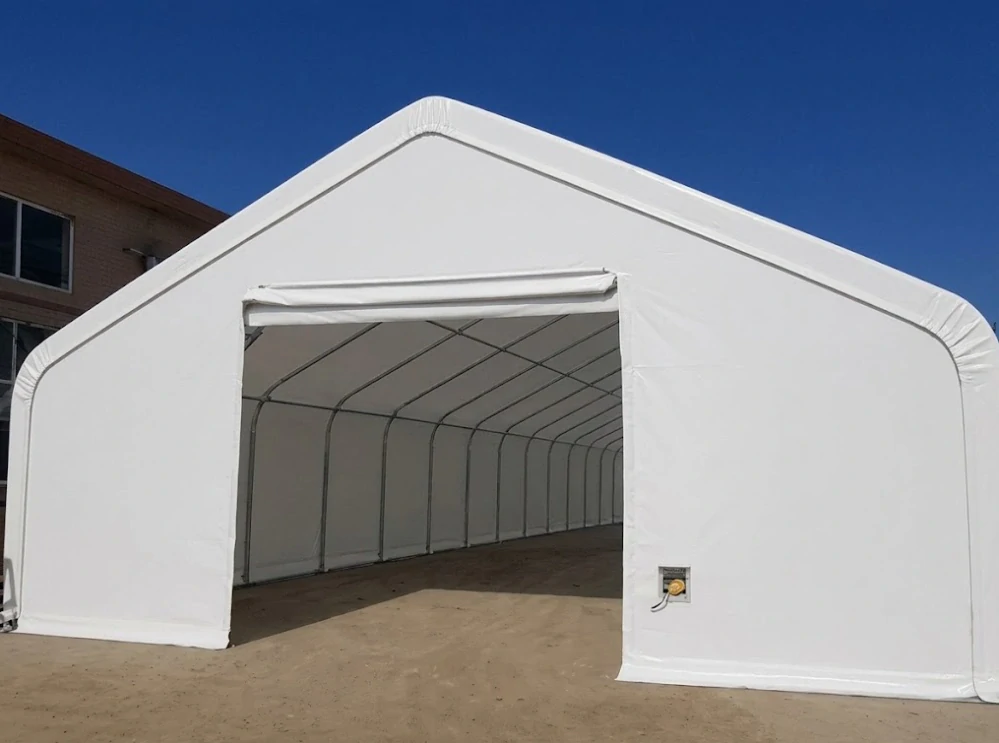

Veľké rolovacie vráta s ručným navijakom

Na prednom čele haly sa nachádzajú veľké rolovacie vráta ovládané mechanickým ručným navijakom. Navíjací mechanizmus umožňuje čelnú časť plachty pohodlne vyťahovať smerom nahor bez nutnosti ručného skladania celého vstupu.

Vstup má šírku 3,7 m a výšku 3,0 m. Konštrukčná výška priestoru v oblasti vstupu dosahuje 3,4 m. Veľký vstup uľahčuje manipuláciu s materiálom a umožňuje vjazd techniky zodpovedajúcich rozmerov.

Vstup sa nachádza iba na prednom čele haly. Zadné čelo je úplne uzavreté, vďaka čomu vzniká ucelený skladovací priestor.

Veľkokapacitný sklad pre firmy a poľnohospodárstvo

So svojou plochou 183 m² je GH20/750 vhodná najmä tam, kde bežné menšie skladovacie prístrešky už kapacitne nestačia. Dĺžka 20 metrov umožňuje efektívne rozdeliť vnútorný priestor na jednotlivé skladovacie zóny a využiť halu pre väčšie množstvo materiálu alebo niekoľko kusov techniky.

• firemné a prevádzkové sklady

• paletový tovar

• stavebný materiál

• poľnohospodárske stroje a technika

• záhradná a komunálna technika

• pracovné stroje a vybavenie

• vozidlá zodpovedajúcich rozmerov

• sezónne zásoby a vybavenie

• dočasné alebo rozširujúce skladovacie kapacity

Kompletné riešenie pripravené na montáž

Garlist GH20/750 sa dodáva ako kompletná zostava potrebná na vybudovanie samostatnej plachtovej skladovacej haly. Súčasťou dodávky je oceľová konštrukcia, PVC opláštenie, rolovací vstup s mechanickým navijakom, napínacie popruhy s račňovými mechanizmami, základové pätky, zemné kotviace skrutky aj spojovací materiál.

Zákazník tak získava ucelené riešenie, ktoré je po príprave vhodného podkladu pripravené na zostavenie a ukotvenie.

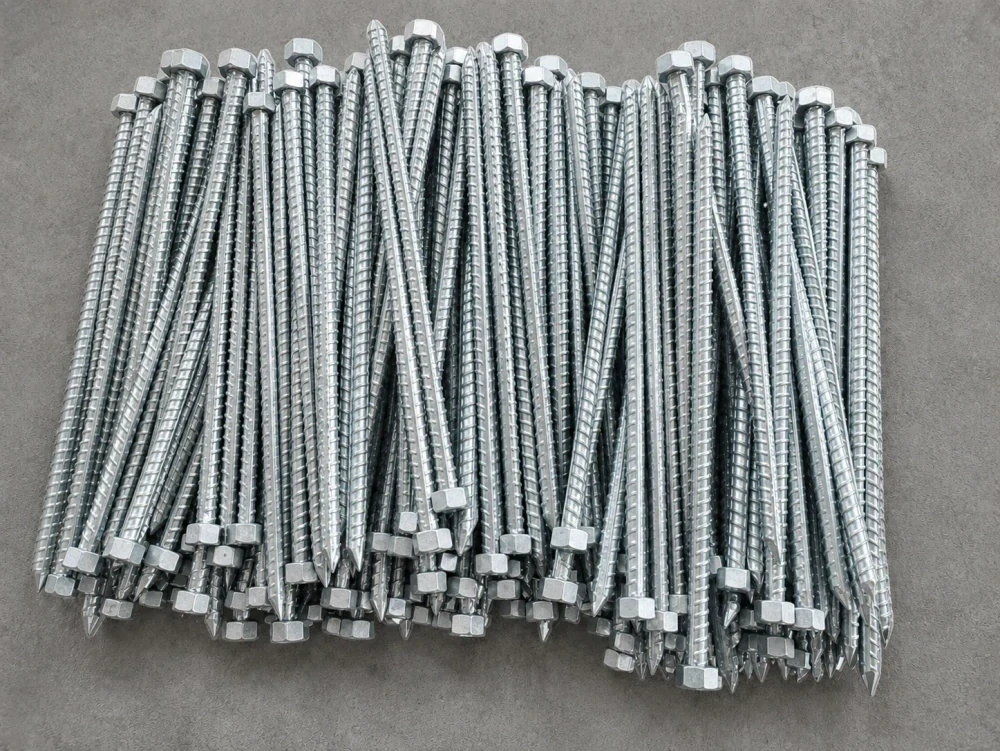

Zemné kotviace skrutky už súčasťou balenia

Súčasťou dodávky sú zemné kotviace skrutky určené na upevnenie základových pätiek do vhodného pevného zemného podkladu. Konštrukčné stĺpiky sú osadené na kovových základových pätkách s pripravenými kotviacimi otvormi.

Kotvenie je dôležitou súčasťou správnej inštalácie haly a spôsob upevnenia je vždy potrebné prispôsobiť konkrétnemu typu a stavu podkladu.

Svojpomocná montáž bez nutnosti špecializovanej firmy

Hala je navrhnutá tak, aby bolo možné jej zostavenie vykonať svojpomocne bez nutnosti objednania špecializovanej montážnej firmy. Jednotlivé diely konštrukcie sa postupne spájajú do hlavných rámov, ktoré sa následne prepoja pozdĺžnymi výstuhami. Po zostavení a ukotvení nosnej konštrukcie sa inštaluje a vypne PVC opláštenie.

Vzhľadom na rozmery tejto 20-metrovej varianty odporúčame montáž vykonávať v tíme 3–5 osôb. Na zostavenie postačuje bežné montážne vybavenie; na bezpečnú prácu vo výške je vhodný rebrík, pracovná plošina alebo menšie lešenie.

Inštaláciu konštrukcie a najmä plachtového opláštenia odporúčame vykonávať za pokojného počasia bez silného vetra.

Obsah balenia

• kompletná pozinkovaná oceľová konštrukcia haly

• hlavné rámové prvky Ø 60 × 1,8 mm

• 5 pozdĺžnych výstuh Ø 48 × 1,5 mm

• biele PVC opláštenie 750 g/m²

• predné rolovacie vráta

• mechanický ručný navijak na ovládanie vrát

• popruhy a račňové mechanizmy na napnutie opláštenia

• kovové základové pätky

• zemné kotviace skrutky

• spojovací a montážny materiál

Upozornenie: kotviace prvky určené na montáž do betónového podkladu nie sú súčasťou balenia.

Technické parametre

• Značka: Garlist

• Model: GH20/750

• Typ: skladovacia plachtová hala

• Typ strechy: sedlová

• Šírka: 9,15 m

• Dĺžka: 20 m

• Celková výška: 4,5 m

• Celková plocha: 183 m²

• Výška zvislej bočnej časti: 2,4 m

• Šírka vstupu: 3,7 m

• Výška vstupu: 3,0 m

• Konštrukčná výška v oblasti vstupu: 3,4 m

• Materiál opláštenia: PVC

• Gramáž opláštenia: 750 g/m²

• Farba opláštenia: biela

• Materiál konštrukcie: pozinkovaná oceľ

• Hlavné rámy: Ø 60 × 1,8 mm

• Pozdĺžne výstuhy: 5× Ø 48 × 1,5 mm

• Rozstup hlavných rámov: 2 m

• Vstup: predné rolovacie vráta

• Ovládanie vstupu: mechanický ručný navijak

• Zadné čelo: uzavreté

• Napnutie opláštenia: popruhy s račňovým mechanizmom

• Kotvenie do zeme: zemné kotviace skrutky súčasťou balenia

• Kotvenie do betónu: nie je súčasťou balenia

• Odporúčaný počet osôb na montáž: 3–5

Prečo zvoliť Garlist GH20/750

• mimoriadne veľká krytá plocha 183 m²

• celková dĺžka haly 20 metrov

• silné PVC opláštenie 750 g/m²

• pevná pozinkovaná oceľová konštrukcia

• hlavné rámy Ø 60 × 1,8 mm

• 5 pozdĺžnych výstuh Ø 48 × 1,5 mm

• rozstup hlavných rámov 2 m

• praktická sedlová strecha

• celková výška 4,5 m

• rozsiahly voľný interiér bez stredových stĺpov

• veľký vstup 3,7 × 3,0 m

• rolovacie vráta ovládané ručným navijakom

• račňový systém na pevné vypnutie plachty

• zemné kotviace skrutky už súčasťou balenia

• možnosť svojpomocnej montáže

• vhodná ako veľkokapacitný firemný, prevádzkový alebo poľnohospodársky sklad
